[Java] Spring Cloud 이해하기 -1 : 주요 특징으로 이해하기

해당 글에서는 Spring Cloud 공식 홈페이지에 나와 있는 주요 특징을 기반으로 Spring Cloud의 이해를 돕기 위해 작성한 글입니다.



1) Cloud Native Application

---

💡 클라우드 네이티브 애플리케이션(Cloud Native Application)이란?

- ‘클라우드 환경’에서 최적화된 방식으로 설계, 개발 및 배포된 애플리케이션을 말합니다. 이렇게 구성된 애플리케이션은 클라우드의 장점을 최대한 활용하여 높은 가용성, 확장성, 유연성 및 탄력성을 제공합니다.





1. 클라우드 네이티브 애플리케이션 특징

---



특징	설명
마이크로서비스 아키텍처	애플리케이션을 작은 단위의 마이크로서비스로 분리하여 개발하고 각각의 서비스는 독립적으로 배포와 확장이 가능합니다.
컨테이너화	애플리케이션을 컨테이너에 담아 배포하면 환경에 관계없이 ‘동일한 동작’을 보장할 수 있습니다. 또한, 컨테이너는 가볍고 빠르게 배포가 가능하며, 확장성도 높습니다.
자동화	애플리케이션의 배포, 확장, 관리 등의 ‘과정을 자동화’하여 인프라 운영 비용을 줄이고 안정적인 서비스 운영이 가능합니다.
가상화	가상화 기술을 이용하여 ‘애플리케이션’과 ‘인프라’를 분리하고 필요에 따라 자원을 할당하거나 회수할 수 있습니다.




2. 클라우드 네이티브 12가지 요소(12 Factors)

---

💡 클라우드 네이티브 12가지 요소(Factors)란?
- 클라우드 네이티브 애플리케이션의 개발과 운영을 위한 원리로 애플리케이션을 확장 가능하고 유지보수가 용이하도록 만들어 주는 원칙을 의미합니다.

요소	설명
코드베이스	버전 관리 시스템(Git)을 이용해 단일 코드베이스를 유지한다.
종속성	어플리케이션의 종속성을 명확하게 정의하고, 빌드와 실행 환경에서 분리한다.
구성	어플리케이션을 구성 정보를 관리하며, 환경 변수를 통해 설정한다.
백엔드 서비스	백엔드 서비스는 분리된 자원으로 관리하며, URL을 통해 연결한다.
빌드, 릴리즈, 실행	빌드와 릴리즈 단계를 분리하고, 어플리케이션 실행 환경을 명확하게 구분한다.
프로세스	어플리케이션을 하나 또는 여러 개의 stateless 프로세스로 실행하며, 프로세스는 동일한 방식으로 처리된다.
포트 바인딩	어플리케이션은 포트를 통해 외부와 통신하며, 어플리케이션의 포트는 환경변수를 통해 설정한다.
동시성	프로세스를 병렬로 실행하여 확장성을 보장하며, 프로세스 간의 공유 데이터는 분리된 자원으로 관리한다.
격리	어플리케이션과 어플리케이션 실행 환경을 분리하여, 상호 영향을 최소화한다.
로그	어플리케이션 이벤트를 로그로 기록하며, 로그는 환경변수를 통해 설정한다.
관리 프로세스	어플리케이션 실행 환경에서 관리 프로세스를 분리하여, 어플리케이션의 상태를 관리한다.
배포	어플리케이션은 언제든지 자동화된 배포 과정을 통해 배포 가능해야 한다.



The Twelve-Factor App





2) Spring Cloud

---

💡 Spring Cloud란?

- 스프링 프레임워크에서 분산 시스템인 마이크로서비스 아키텍처(MSA)를 구축할 때 유용한 도구를 제공하는 프레임워크입니다.

- RAD(Rapid Application Development) 방법론을 채택하여 스프링 프레임워크와 같이 자바 기반으로 개발되며 클라우드 환경에서의 빠르고 안정적인 애플리케이션 개발을 위한 여러 기능을 제공합니다.
- 주요 기능으로는 서비스 디스커버리, 로드밸런싱, 구성 관리, 회로 차단, 분산 추적 등이 있습니다.

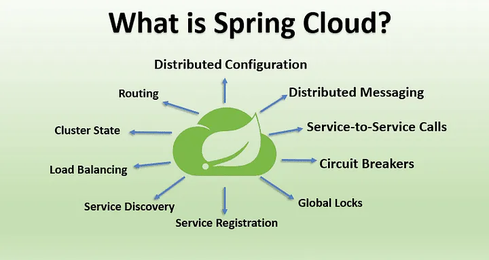

💡 What is Spring Cloud?

https://medium.com/javarevisited/what-is-spring-cloud-and-how-it-is-different-from-spring-and-spring-boot-128d276a1432

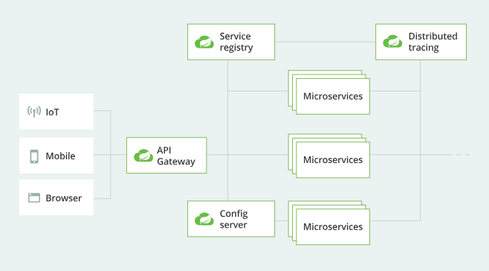

 💡 Spring Cloud architecture highlights

https://spring.io/cloud



[ 더 알아보기 ]

💡 RAD(Rapid Application Development)란?

- 개발 방법론 중 하나로 ‘빠르게 애플리케이션을 개발’ 하기 위한 방법론입니다.
- 개발 생명주기의 단축과 빠른 프로토타이핑을 통한 빠른 시장 출시를 목표로 합니다.

💡 Spring Cloud는 왜 RAD 방법론을 사용하는가?

- Spring Cloud에서는 서비스 디스커버리, 로드밸런싱, 구성 관리, 회로 차단, 분산 추적 등의 기능을 제공하여 개발자가 집중해야 할 핵심 비즈니스 로직에 더욱 집중할 수 있도록 도와주기에 RAD 방법론을 사용합니다.



[참고] Reference Document

Spring Cloud
Spring Cloud Tutorial | Baeldung




1. 모놀리식 아키텍처 (Monolithic Architecture: MA) vs 마이크로 서비스 아키텍처(Micro Service Architecture: MSA)

💡 모놀리식 아키텍처 (Monolithic Architecture: MA) 란?

- 모놀리식 아키텍처는 애플리케이션을 하나의 서비스 혹은 애플리케이션이 ‘하나의 통합된 구조’를 갖는 것을 의미합니다.

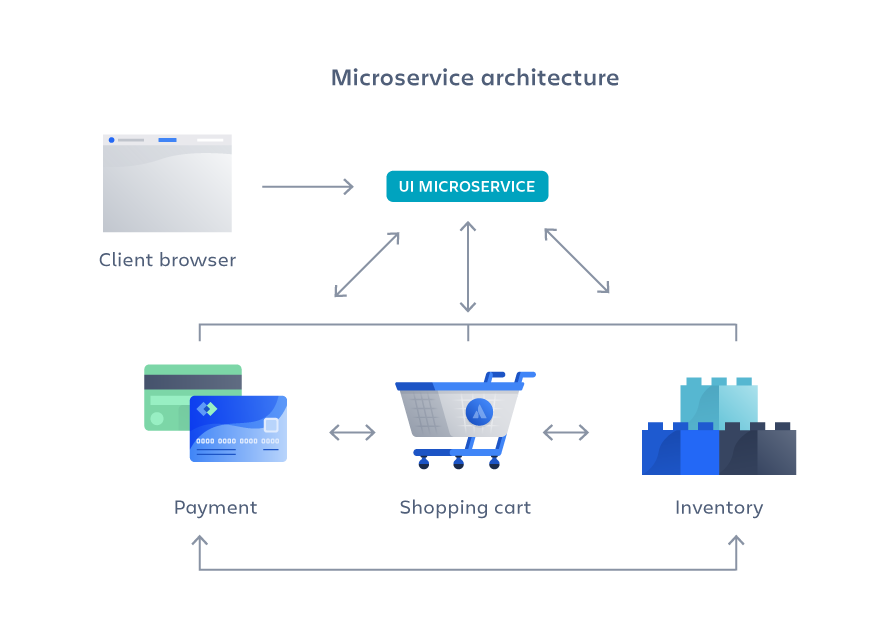

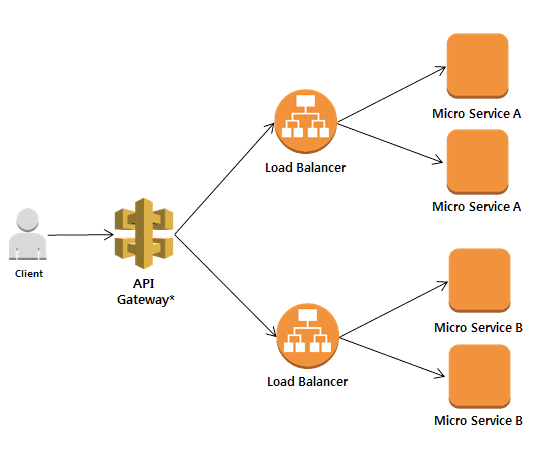

💡 마이크로 서비스 아키텍처(Micro Service Architecture: MSA)란?

- 마이크로서비스 아키텍처는 하나의 애플리케이션을 ‘독립적으로 배포 가능한 서비스 단위’로 분할을 하여 서로 간의 변경과 조합이 가능하도록 이루는 구조를 갖는 것을 의미합니다.

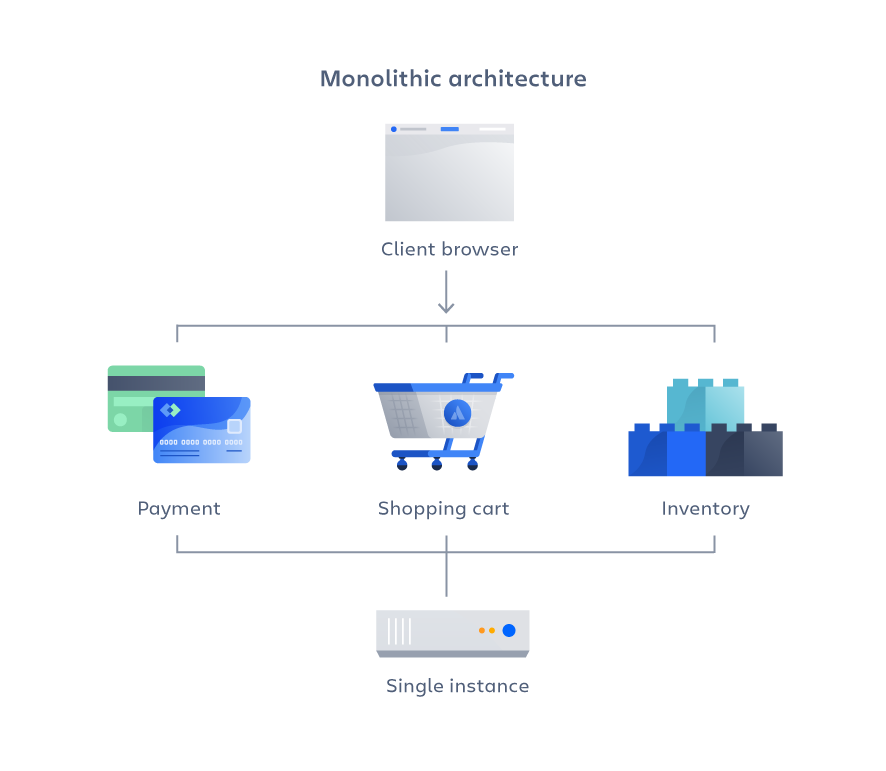

모놀리식 아키텍처 (Monolithic Architecture: MA)

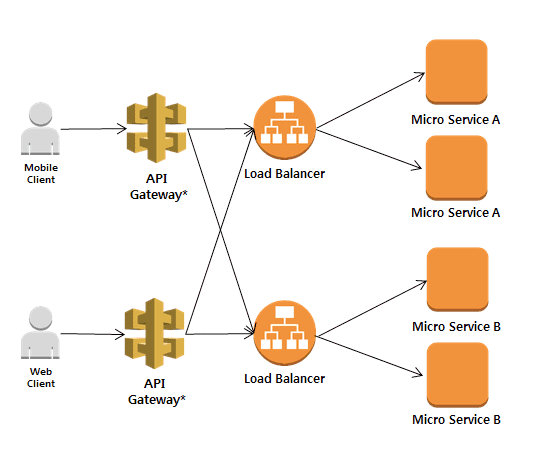

마이크로 서비스 아키텍처(Micro Service Architecture: MSA)



마이크로서비스와 모놀리식 아키텍처 비교 | Atlassian



분류	모놀리식 아키텍처 (Monolithic Architecture: MA)	마이크로 서비스 아키텍처(Micro Service Architecture: MSA)
설명	모든 서비스를 단일 어플리케이션에 통합한다.	서비스를 작은 단위로 분리하여 독립적으로 배포하고 운영한다.
배포	‘전체’ 어플리케이션 배포 필요	‘필요한 부분’만 배포 가능
확장성	‘수직 확장’만 가능: Scale-In	‘수평 확장’ 가능 : Scale Out
개발 방식	단일 코드 베이스	독립적인 코드 베이스
유지보수	전체 어플리케이션을 수정해야 함	각 서비스를 독립적으로 수정 가능
복잡성	쉽게 이해할 수 있음	분산 시스템으로 인한 복잡성
테스트	전체 어플리케이션 테스트 필요	각 서비스를 독립적으로 테스트 가능
데이터 관리	중앙 집중식 데이터 관리	서비스 간 데이터 공유 어려움
장애 처리	전체 시스템 다운	일부 서비스만 다운되므로 장애 발생 시 영향 최소화 가능



[ 더 알아보기 ]

💡 수직 확장(Scale-In)

- 서버의 성능을 향상하는 것으로 단일 서버에 더 많은 하드웨어 자원을 추가하는 것입니다.


💡 수평 확장(Scale-out)

- 서버의 용량을 늘리는 것으로 ‘서버 인스턴스’를 추가하여 부하를 분산시키는 것입니다.




2. Spring Boot vs Spring Cloud

---

💡 Spring Boot vs Spring Cloud?

- Spring Boot와 Spring Cloud는 모두 Spring Framework 기반으로 개발이 되었지만 각각의 목적과 기능의 차이가 있습니다.
- Spring Boot는 ‘단일 애플리케이션 개발’을 위한 프레임워크이며, Spring Cloud는 ‘분산 시스템의 개발 및 운영’을 위한 프레임워크입니다.
- Spring Cloud는 Spring Boot에서 제공하는 기능을 기반으로 분산 시스템에서 필요한 다양한 기능들을 추가로 제공합니다.

- 따라서 ‘Spring Cloud라는 환경하에 각각의 단일 애플리케이션은 Spring Boot를 이용하여 개발합니다.’

분류	Spring Boot	Spring Cloud
프레임워크 종류	단일 서비스 개발을 위한 프레임워크	분산 시스템 개발을 위한 프레임워크
장점	빠른 개발과 배포, 간단한 설정, Spring 기반으로 다양한 라이브러리 지원	분산 시스템 개발에 필요한 다양한 기능 제공, 클라우드 네이티브 애플리케이션 개발에 적합
단점	대규모 분산 시스템에서는 한계가 있음(서비스 간의 통신, 관리 등의 기능이 부족함)	설정이 복잡하고 러닝커브가 높음
주요 모듈	Spring MVC, Spring Data, Spring Security, Spring Boot Actuator	Spring Cloud, Config, Discovery, Routing, Circuit Brreaker, Messing





3. Netflix OSS(Neflix Open Source Software)

---

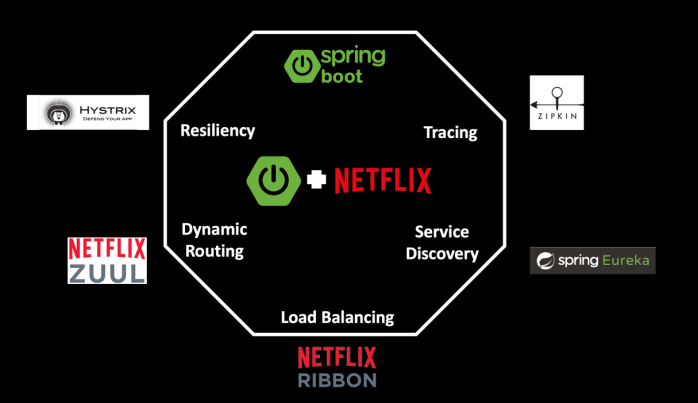

💡 Netflix OSS(Open Source Software) 란?

- Netflix에서 개발한 오픈소스 소프트웨어들의 집합으로 클라우드 네이티브 애플리케이션을 만들기 위한 다양한 도구들을 자체적으로 사용하면서 성능이 검증된 라이브러리로 제공을 합니다. 이를 통해서 클라우드 네이티브 애플리케이션 개발과 운영을 보다 쉽고 간편하게 만들어 줍니다.
- 대표적인 도구로는 Eureka, Hystrix, Ribbon, Zuul 등이 있습니다.

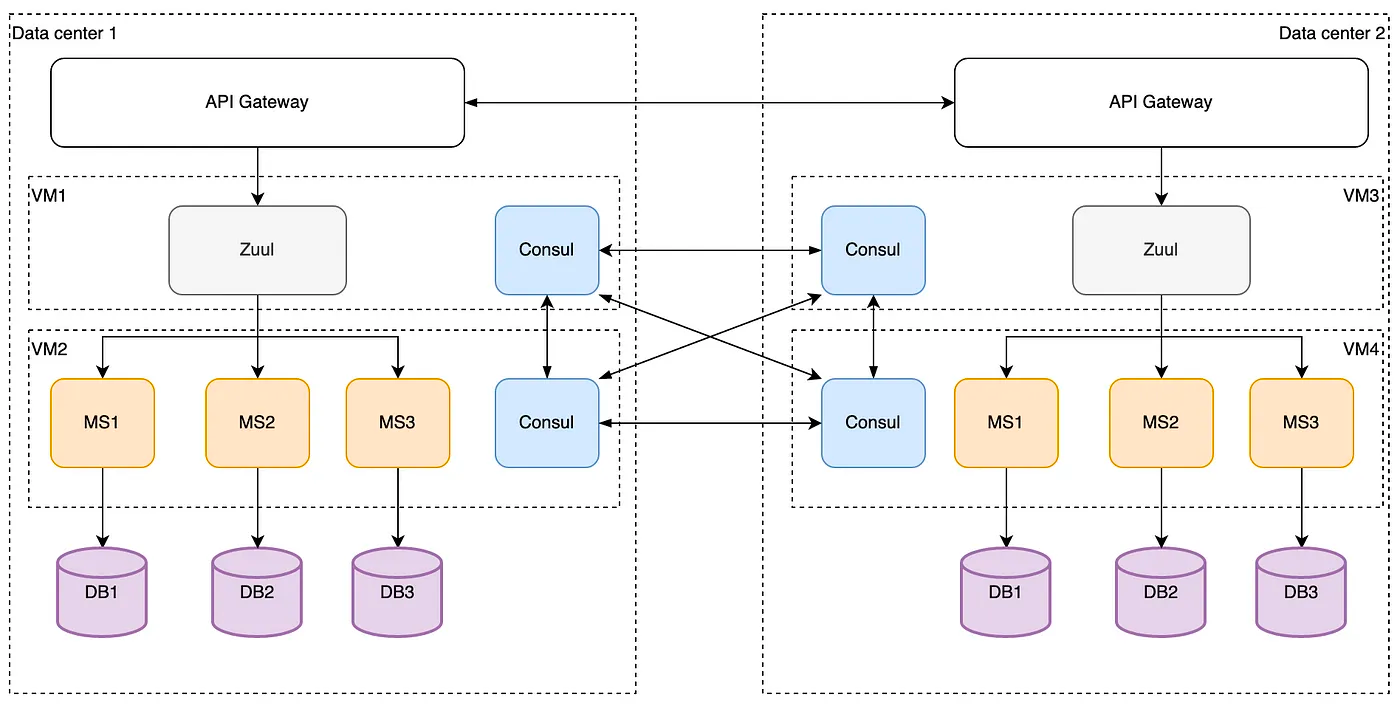

Microservices Journey from Netflix OSS to Istio Service Mesh - DZone



💡 Netflix OSS(Open Source Software) 제공 주요 도구

이름	분류	설명
Eureka	서비스 디스커버리 도구	각각의 서비스 인스턴스들을 등록하고 관리하는 역할을 합니다.
Hystrix	서킷 브레이커 패턴 라이브러리	서비스 간의 의존성을 관리하고 서비스 장애 시에도 전체 시스템의 안정성을 유지할 수 있습니다.
Ribbon	클라이언트 측 로드 밸런싱 라이브러리	여러 개의 인스턴스 중에서 가장 적은 부하를 가진 인스턴스를 선택하여 요청을 보내는 역할을 합니다.
Zuul	API 게이트웨이	클라이언트와 서비스 사이에서 라우팅, 필터링, 보안 등의 역할을 수행합니다.

Netflix Open Source Software Center






3) Spring Cloud 종류 : Component

---

💡 Spring Cloud에서 지원하는 컴포넌트에 대해서 각각을 확인하고 간단히 이해를 합니다.



1. 주요 컴포넌트

---

💡 Spring Stater를 이용하여서 프로젝트를 구성할 때 제공해 주는 Spring Cloud 관련하여 종류들에 대해서 확인해 봅니다.




컴포넌트	컴포넌트 서비스	설명
Spring Cloud	-	클라우드 네이티브 애플리케이션을 만들고 배포하기 위한 도구와 프레임워크를 제공합니다.
Spring Cloud	Cloud Bootstrap	Spring Cloud 애플리케이션을 시작하기 위한 기본 구성 요소를 제공합니다.
Spring Cloud	Function	Spring Cloud Function을 사용하여 서버리스 기능을 작성하고 실행할 수 있는 기능을 제공합니다.
Spring Cloud	Task	Spring Cloud Task를 사용하여 단일 JVM에서 실행되는 Spring Boot 애플리케이션을 만들고 실행할 수 있는 기능을 제공합니다.
Spring Cloud Tools 컴포넌트	-	Spring Tool Suite용 플러그인과 확장 기능으로 Spring Cloud 애플리케이션 개발을 단순화를 제공합니다.
Spring Cloud Tools	Open Service Broker	Spring Cloud Services와 같은 서비스 브로커를 생성하기 위한 도구를 제공합니다.
Spring Cloud Config 컴포넌트	-	분산 시스템을 위한 중앙 집중식 구성 관리를 제공합니다.
Spring Cloud Config	Config Client	Spring 애플리케이션에서 Spring Cloud Config Server의 구성 속성을 사용할 수 있도록 제공합니다
Spring Cloud Config	Config Server	중앙 집중식 구성 관리를 제공하는 서버를 제공합니다
Spring Cloud Config	Valut Configuration	암호화된 구성 속성을 제공하는 서버를 제공합니다
Spring Cloud Config	Apache Zookeeper Configuration	Spring Cloud Config Server와 함께 Apache Zookeeper를 사용하여 구성 관리를 제공합니다
Spring Cloud Config	Consul Configuration	Spring Cloud Config Server와 함께 Consul을 사용하여 구성 관리를 제공합니다.
Spring Cloud Discovery 컴포넌트	-	마이크로서비스 아키텍처에서 서비스 검색 및 등록을 가능하는 기능을 제공합니다
Spring Cloud Discovery	Eureka Server	Spring Cloud Netflix Eureka 서버를 제공합니다
Spring Cloud Discovery	Eureka Discovery Client	Spring Cloud Netflix Eureka 클라이언트를 제공합니다
Spring Cloud Discovery	Apache Zookeeper Discovery	Apache Zookeeper를 사용하여 서비스 검색을 제공합니다
Spring Cloud Discovery	Cloud Foundry Discovery	Spring Cloud Cloud Foundry 서비스 검색을 제공합니다
Spring Cloud Discovery	Consul Discovery	Spring Cloud Consul 서비스 검색을 제공합니다
Spring Cloud Routing 컴포넌트	-	서비스 인스턴스를 동적으로 라우팅 할 수 있는 라이브러리입니다.
Spring Cloud Routing	Gateway	Spring Cloud Gateway를 사용하여 라우팅, 필터링 및 통합 서비스를 생성할 수 있는 기능을 제공합니다
Spring Cloud Routing	OpenFeign	Spring Cloud OpenFeign을 사용하여 서비스 간 REST 호출을 간소화하는 기능을 제공합니다
Spring Cloud Routing	Cloud LoadBalancer	Spring Cloud LoadBalancer를 사용하여 로드 밸런싱 알고리즘을 설정할 수 있는 기능을 제공합니다

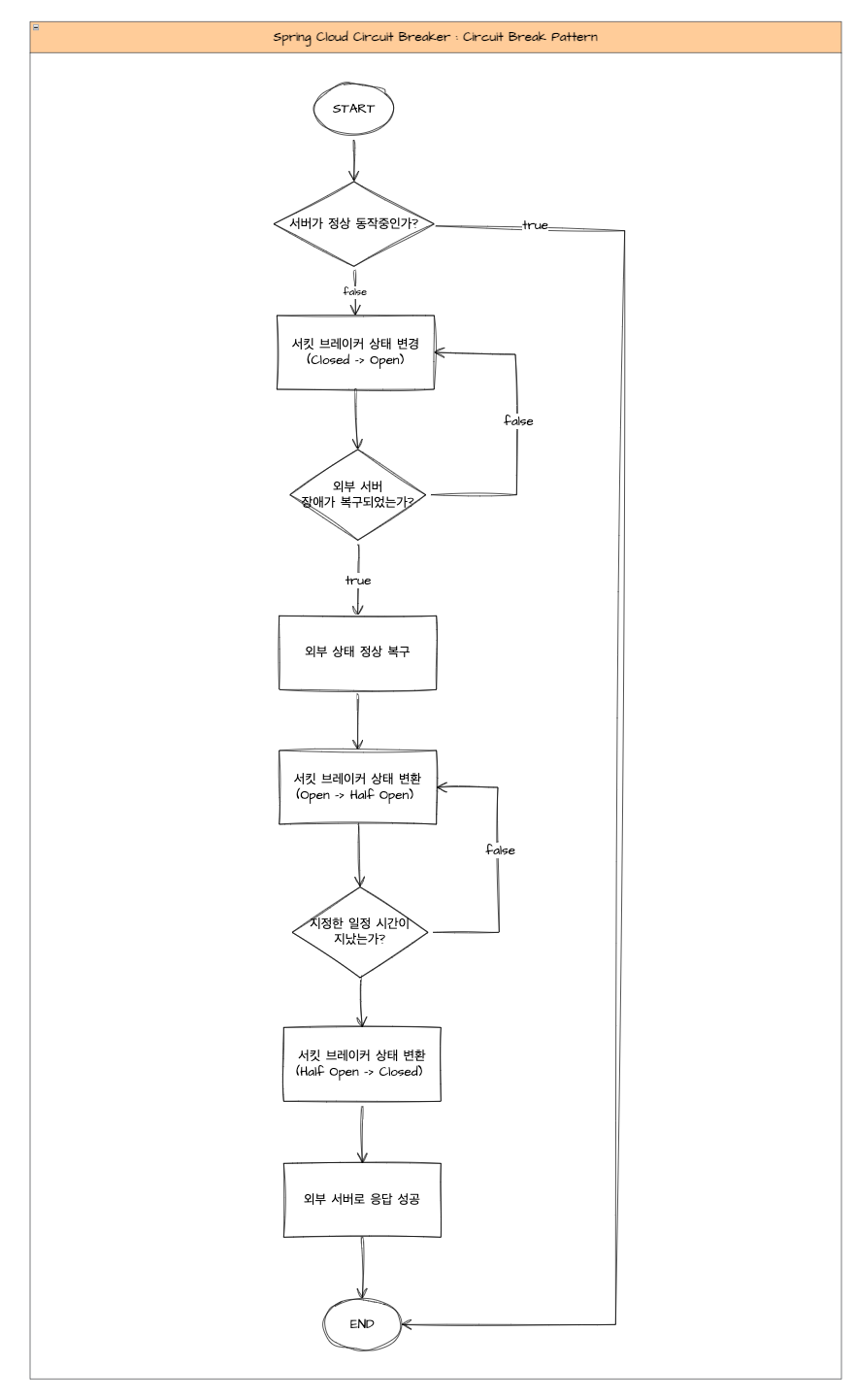

Spring Cloud Circuit Breaker 컴포넌트	-	네트워크 시스템에 대한 장애 허용성 및 탄력성을 제공합니다.
Spring Cloud Circuit Breaker	Resilience4J	Spring Cloud Resilience4J를 사용하여 Circuit Breaker 구현할 수 있는 기능을 제공합니다

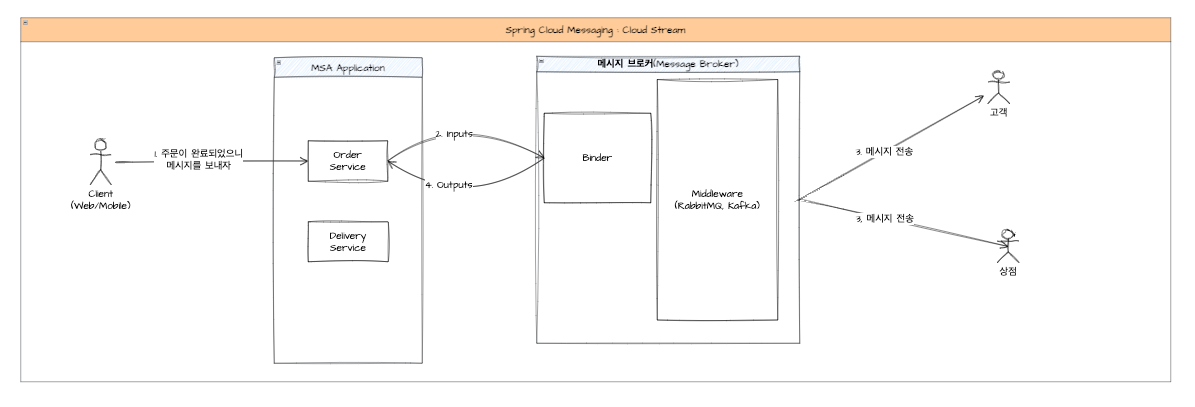

Spring Cloud Messaging 컴포넌트	-	메시징 및 이벤트 기반 아키텍처를 지원합니다.
Spring Cloud Messaging	Cloud Bus	Spring Cloud Bus를 사용하여 분산 시스템에서 이벤트 및 상태 변경을 전파할 수 있는 기능을 제공합니다
Spring Cloud Messaging	Cloud Stream	Spring Cloud Stream을 사용하여 메시지 기반 마이크로서비스 애플리케이션을 빌드하고 실행할 수 있는 기능을 제공합니다.



2. 이외 Spring Cloud의 컴포넌트

---

💡 Spring initializr로 초기 설정 외에 라이브러리를 추가하여 사용할 수 있는 Spring Cloud 컴포넌트 들에 대해서 확인합니다.

라이브러리	설명
Spring Cloud Netflix	Netflix OSS와 통합하여 클라우드 애플리케이션을 위한 서비스 검색, 회로 차단, 클라이언트 부하 분산, 선언적 REST 클라이언트 등을 제공합니다
Spring Cloud Security	인증 및 권한 부여 서비스를 제공합니다
Spring Cloud Sleuth	분산 로그 추적을 위한 분산 추적 시스템을 제공합니다
Spring Cloud Data Flow	실시간, 스트리밍, 배치 및 메시징 워크로드를 위한 마이크로서비스 기반 데이터 통합 및 처리 플랫폼을 제공합니다
Spring Cloud Commons	분산 시스템에서 사용되는 일반적인 유틸리티를 제공합니다
Spring Cloud Connectors	다양한 PaaS 서비스와 연결을 지원하는 API 제공합니다
Spring Cloud Contract	프로듀서와 컨슈머 간의 계약 관리를 제공합니다
Spring Cloud Kubernetes	쿠버네티스 환경에서 애플리케이션을 배포하고 실행하는 데 사용되는 라이브러리 제공합니다
Spring Cloud Pipelines	CI / CD 파이프 라인을 구성하는 데 필요한 도구를 제공합니다
Spring Cloud Skipper	플랫폼에서 스프링 부트 애플리케이션의 배포 및 롤백을 관리를 제공합니다
Spring Cloud Stream	메시지 기반 마이크로서비스를 빌드하기 위한 프레임워크를 제공합니다
Spring Cloud Stream Applications	다양한 메시지 기반 마이크로서비스를 생성하기 위한 어플리케이션 모음을 제공합니다
Spring Cloud Vault	해시 코프 보안을 사용하여 애플리케이션의 보안을 관리를 제공합니다
Spring Cloud App Broker	애플리케이션 릴리스 파이프 라인의 보안 및 라이프 사이클 관리를 제공합니다

Spring Cloud





4) Spring Cloud 특징

---

💡 Spring Cloud 공식 홈페이지에 나와있는 ‘주요한 특징들’을 기반으로 Spring Cloud에 대해서 이해를 합니다.



💡 Spring Cloud 특징

1. 분산/버전 구성(Distributed/versioned configuration) : Spring Cloud Config

2. 서비스 등록 및 검색(Service registration and discovery) : Spring Cloud Discovery

3. 서비스 간 호출(Service-to-service calls) : Spring Cloud Discovery

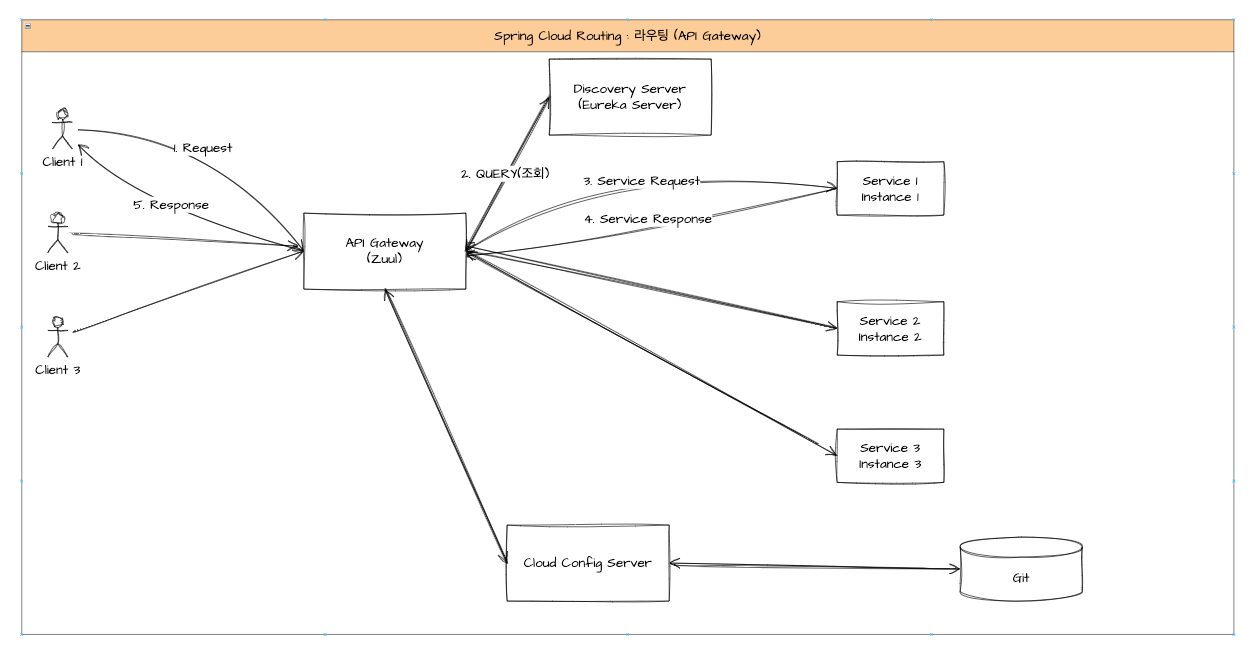

4. 라우팅(Routing) : Spring Cloud Routing

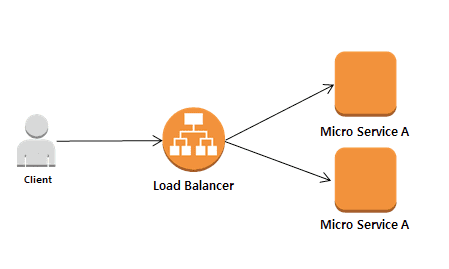

5. 로드 밸런싱(Load balancing) : Spring Cloud Routing

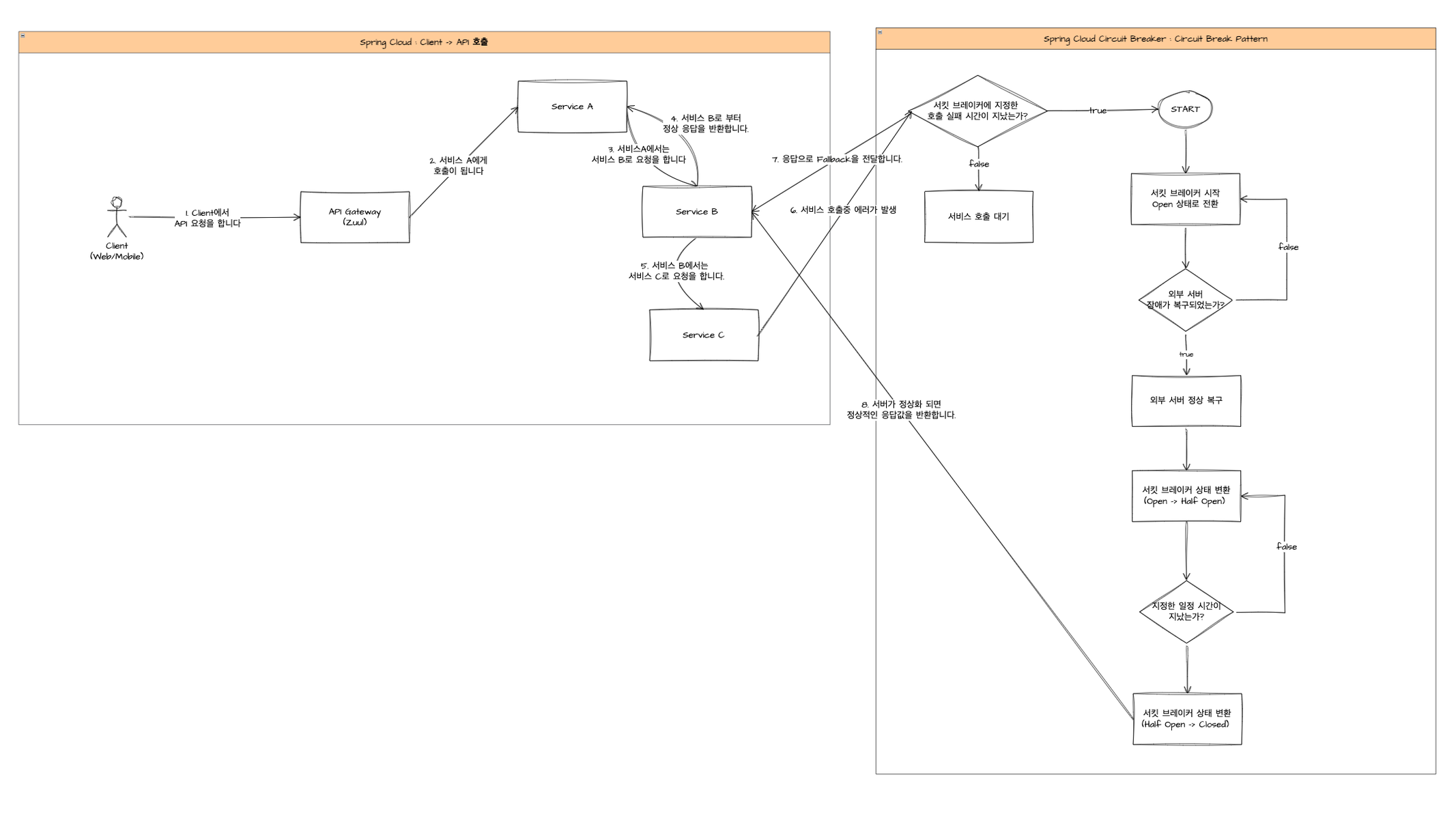

6. 서킷 브레이커(Circuit Breakers) : Spring Cloud Circuit Breaker

7. 글로벌 락 (Global locks) & 지도자 선출, 클러스터 상태 (Leadership election and cluster state) : Spring Cloud Config

8. 분산 메시징 (Distributed messaging) : Spring Cloud Messaging

Spring Cloud




1. 분산/버전 구성(Distributed/versioned configuration) : Spring Cloud Config

---

💡 분산/버전 구성(Distributed/versioned configuration)

- Spring Cloud는 분산 시스템에서 구성 데이터를 효과적으로 ‘관리’ 하기 위한 분산/버전 구성 기능을 제공합니다. 이를 통해 시스템 구성 요소의 동적인 변경과 관리가 가능해집니다.

- Spring Cloud에서는 분산/버전 구성을 위하여 ‘Spring Cloud Config’ 컴포넌트를 사용합니다.
- 설정 파일은 Git 저장소, 파일 시스템, Vault 등을 이용하여서 관리할 수 있습니다.


💡 분산/버전 구성(Distributed/versioned configuration) 동작 비교

- Spring Boot 환경에서는 같은 단일 애플리케이션의 경우는 애플리케이션이 동작을 할 때 ‘설정 파일’을 읽어와서 수행합니다.

- Spring Cloud 환경에서는 MSA를 지원할 때에는 환경 자체의 값들을 자유롭게 변경, 처리할 수 있어야 합니다. 그렇기에 중앙 저장소(Spring Cloud Config Server)에서 ‘모든 설정값을 관리’하고 개별 서비스는 ‘중앙 저장소에 요청’을 하여서 가져오는 형태로 사용이 됩니다.

종류	설명
Spring Config Server	구성 정보를 저장하고 관리하는 중앙 집중식 서버를 의미합니다.
Spring Config Client	Config Server로 부터 구성정보를 가져와서 애플리케이션의 환경정보를 설정합니다

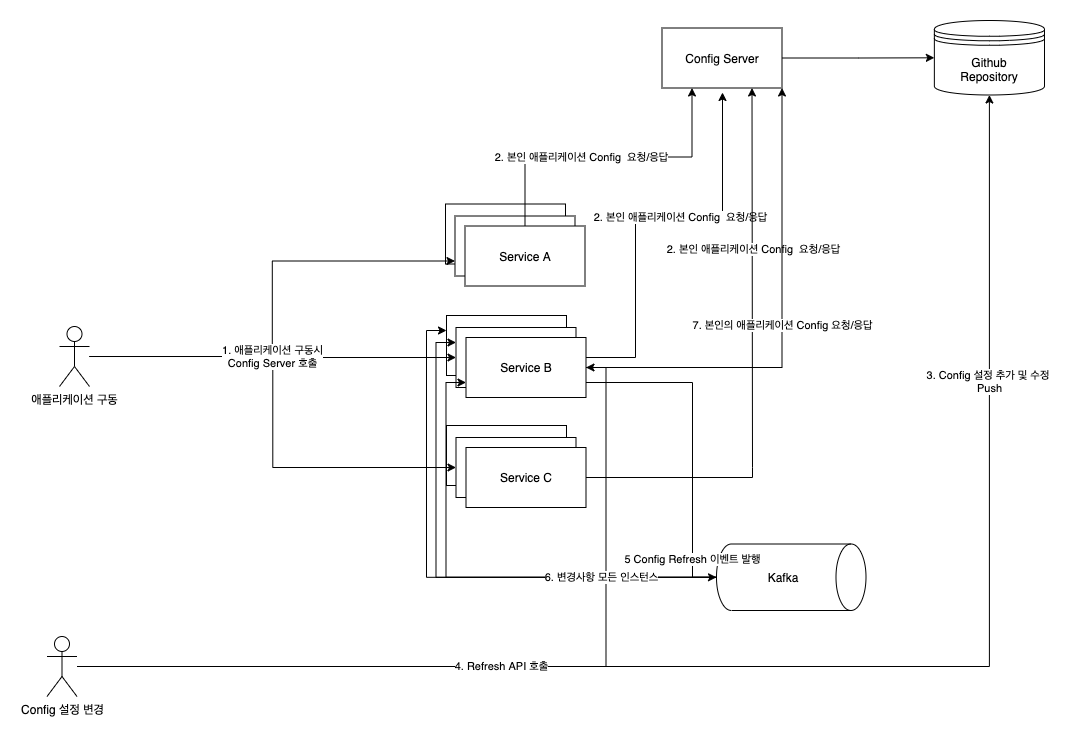

💡 설정 관리 방법 : 전반적인 과정

- 최초 애플리케이션(Web/Mobile/IoT)에서 구동 시 서비스로 요청이 되며 서비스는 Config Server로 요청하여서 Git Repository로부터 설정 정보를 요청 및 응답을 받아서 서비스의 설정 파일을 구성합니다.



https://cheese10yun.github.io/spring-config-server/








1. 분산 구성(Distributed Configuration)

💡 분산 구성(Distributed Configuration) 이란?

- 분산 시스템에서 애플리케이션의 ‘설정 정보를 중앙 집중적으로 관리’할 수 있는 기능입니다. 이를 통해 애플리케이션의 설정 정보를 변경하더라도 애플리케이션을 재시작할 필요 없이 변경된 설정 정보를 즉시 반영할 수 있습니다.

- Spring Cloud에서는 분산 구성을 위해 ‘Cloud Config Server’를 사용합니다. 이를 통해 설정 정보를 중앙 집중적으로 관리하고, 다른 애플리케이션에서 설정 정보를 가져와 사용할 수 있습니다.

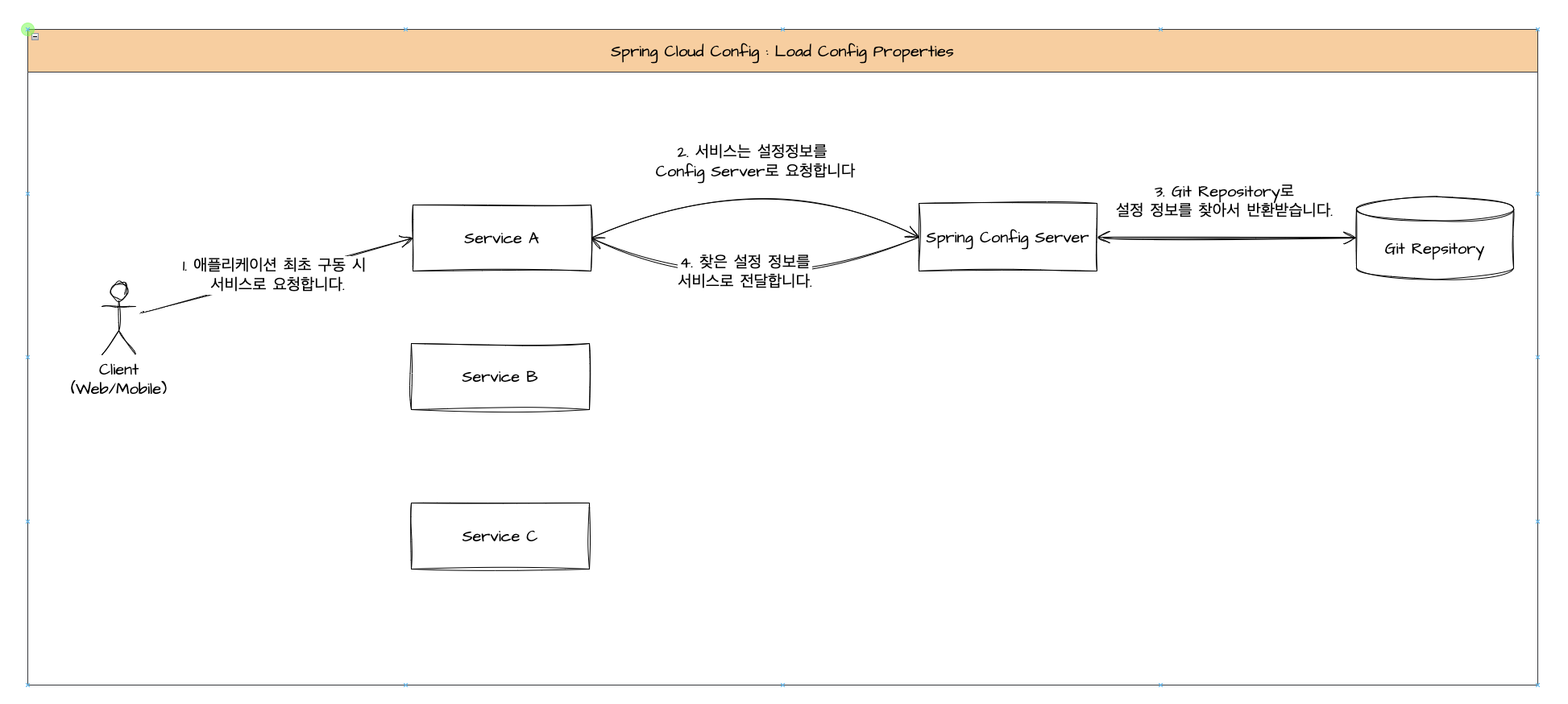

💡 설정 관리 방법 : ‘설정 파일’을 불러오기 과정

1. 클라이언트에서 최초 구동 시 서비스로 요청합니다.

2. 서비스는 ‘설정 정보’를 Config Server로 요청합니다.

3. Config Server는 Git Repository로 설정 정보를 찾아서 반환받습니다.

4. Config Server는 찾은 ‘설정 정보’를 서비스로 전달합니다.







💡 설정 관리 방법 : ‘설정 파일’ 변경 과정

1. 사용자는 Git Repository의 설정 파일을 갱신합니다.

2. Client는 변경 사항의 갱신을 위해서 서비스로 /actuator/refresh를 호출합니다.

3. 서비스는 변경 사항 갱신에 따른 설정값을 Config Server로 요청합니다

4. Config Server는 Git Repository를 통해서 설정값을 찾아서 반환받습니다.

5. Config Server는 최신 설정값을 Server로 갱신합니다.





2. 버전 구성(Versioned Configuration)

💡 버전 구성(Versioned Configuration)이란?

- 애플리케이션의 ‘설정 정보를 버전 관리할 수 있는 기능’입니다. 이를 통해 설정 정보의 변경 이력을 관리하고, 필요한 경우 이전 버전의 설정 정보로 되돌릴 수 있습니다.

- 버전 구성을 위해 Git 또는 Subversion과 같은 버전 관리 시스템을 사용합니다. 이를 통해 Git 또는 Subversion에 설정 정보를 저장하고, 버전 관리를 할 수 있습니다.

- 또한 설정 정보는 Git 브랜치와 태그를 사용하여 서로 다른 구성 환경에 대한 구성 파일을 저장할 수 있습니다.
- 예를 들어, "dev" 브랜치에는 개발 환경을 위한 구성 파일이 있고, "prd" 브랜치에는 운영 환경을 위한 구성 파일이 있습니다.



💡 [참고] Reference Document

Quick Intro to Spring Cloud Configuration | Baeldung
Overriding the Values of Remote Properties in Spring Cloud Config | Baeldung
Using Spring Cloud Config Without Git | Baeldung



2. 서비스 등록 및 검색(Service registration and discovery) : Spring Cloud Discovery

---

💡 서비스 등록 및 검색(Service registration and discovery)

- 분산 시스템에서 서비스 간의 서비스를 ‘등록’하거나 ‘검색’을 효율적으로 처리하도록 기능을 제공합니다.

- 서비스의 등록은 중앙 저장소(Spring Cloud Config Server)에 등록하여서 이를 기반으로 하여서 검색이 수행됩니다.
- 이 기능을 이용하면 다수의 서비스 인스턴스를 자동으로 등록하고 검색할 수 있어서, 서비스의 통신을 보다 쉽게 구현할 수 있습니다. 또한 해당 등록 시점은 서비스가 실행되면 자동으로 등록이 되며 Discovery Server에 등록정보 (인스턴스 ID, 서비스 위치 정보)가 전송됩니다




[ 더 알아보기 ]

💡 서비스 인스턴스란?

- 분산 시스템에서 실행 중인 서비스(애플리케이션)의 한 인스턴스를 의미합니다. 즉, 서비스 인스턴스는 서비스의 실행 가능한 하나의 단위입니다.
- Spring Cloud의 서비스 등록 및 검색 기능을 이용하면 다수의 서비스 인스턴스를 자동으로 등록하고 검색할 수 있어서, 서비스 간의 통신을 보다 쉽게 구현할 수 있습니다.

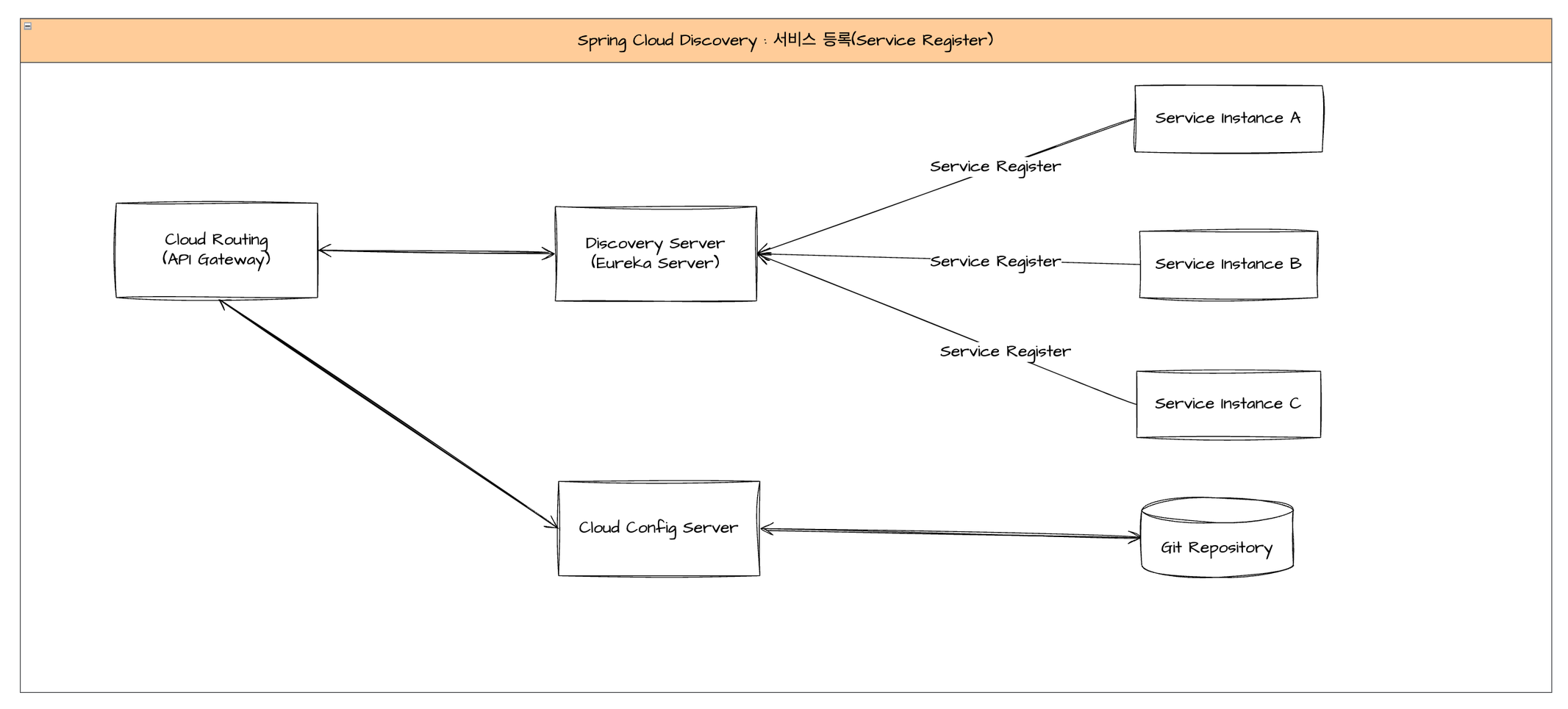

1. 서비스 등록

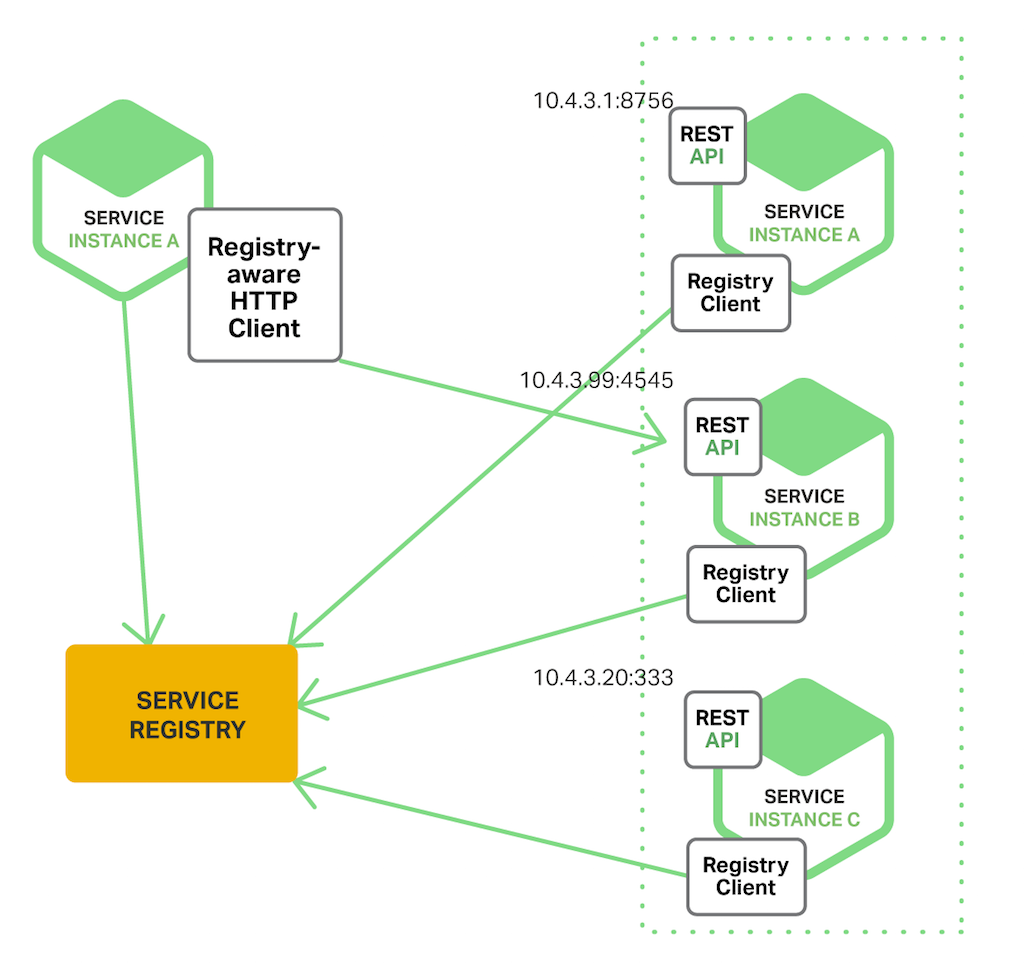

💡 서비스 등록(Service registration)

- 서비스 등록을 위해서 Eureka와 Consul, Apache Zookeeper와 같은 다양한 서비스 디스커버리 클라이언트를 지원합니다.

- 이를 이용하면 서비스 인스턴스를 자동으로 등록할 수 있습니다. 등록된 서비스는 클라이언트에서 검색할 수 있으며 이를 통해 다른 서비스와의 통신을 수행할 수 있습니다.

https://www.nginx.com/blog/service-discovery-in-a-microservices-architecture/

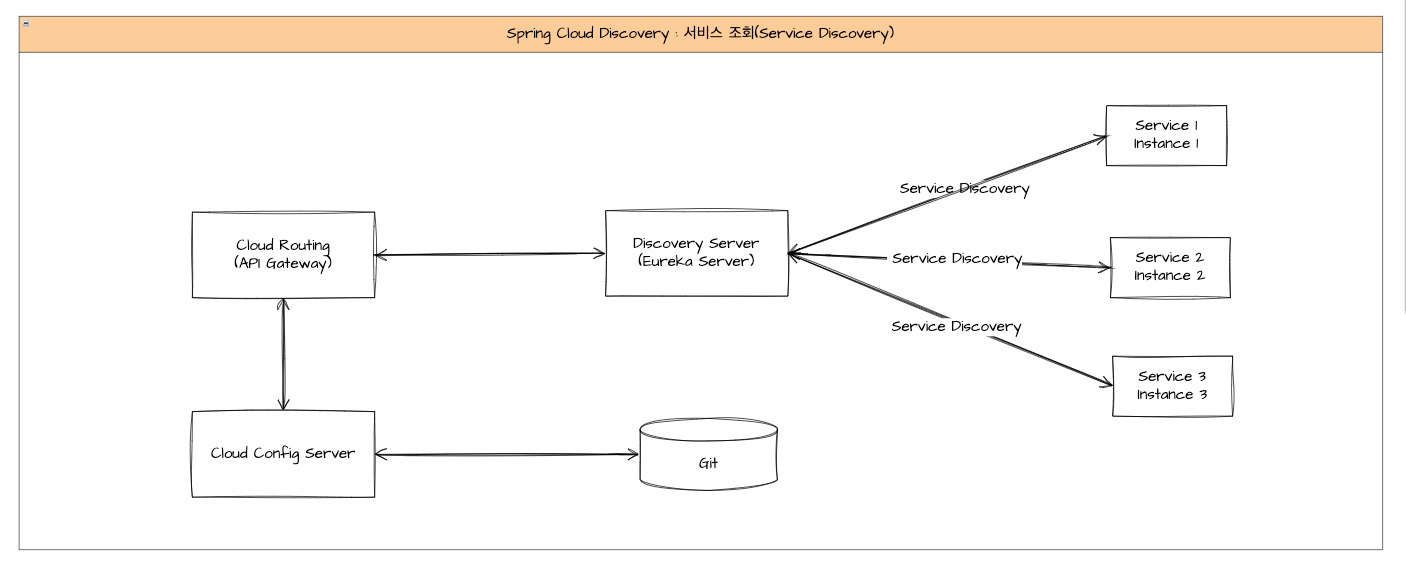

2. 서비스 검색

💡 서비스 검색 (Service Discovery) 란?

- 사전에 등록된 ‘서비스를 검색’ 하기 위해 Discovery Server로 요청하여 서비스에 대한 정보를 반환받습니다.

[ 서비스 반환 정보 ]

1. 서비스 인스턴스의 IP 주소와 포트 번호
2. 서비스 인스턴스가 등록된 서비스 이름
3. 등록된 서비스의 메타데이터

이를 통해서 서비스 인스턴스에 직접 요청을 할 수 있습니다.

https://www.nginx.com/blog/service-discovery-in-a-microservices-architecture/








💡 [참고] Reference Document

Getting Started | Service Registration and Discovery
Introduction to Spring Cloud Netflix - Eureka | Baeldung

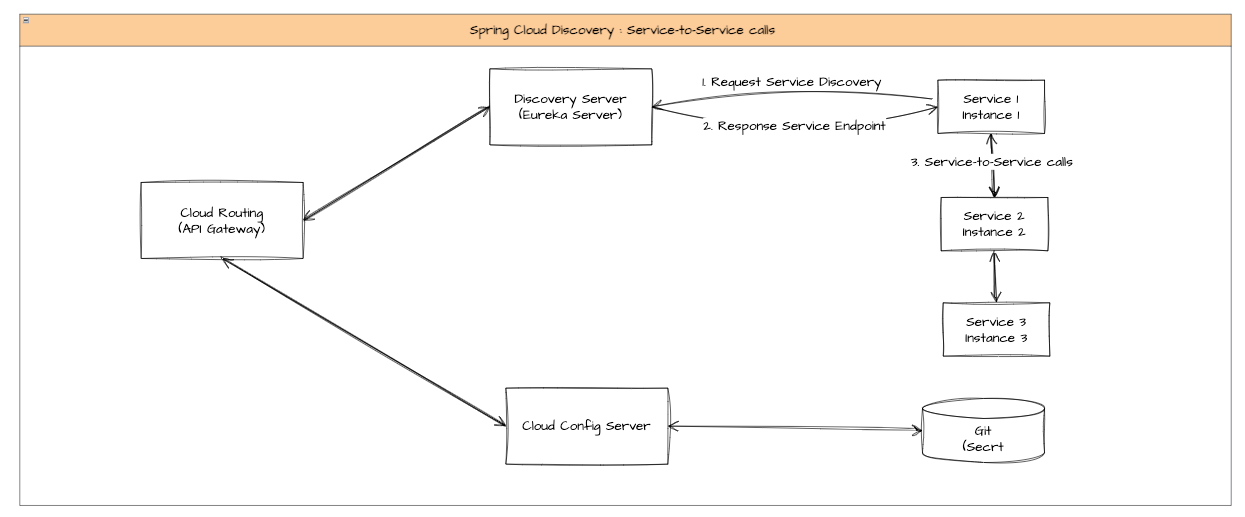

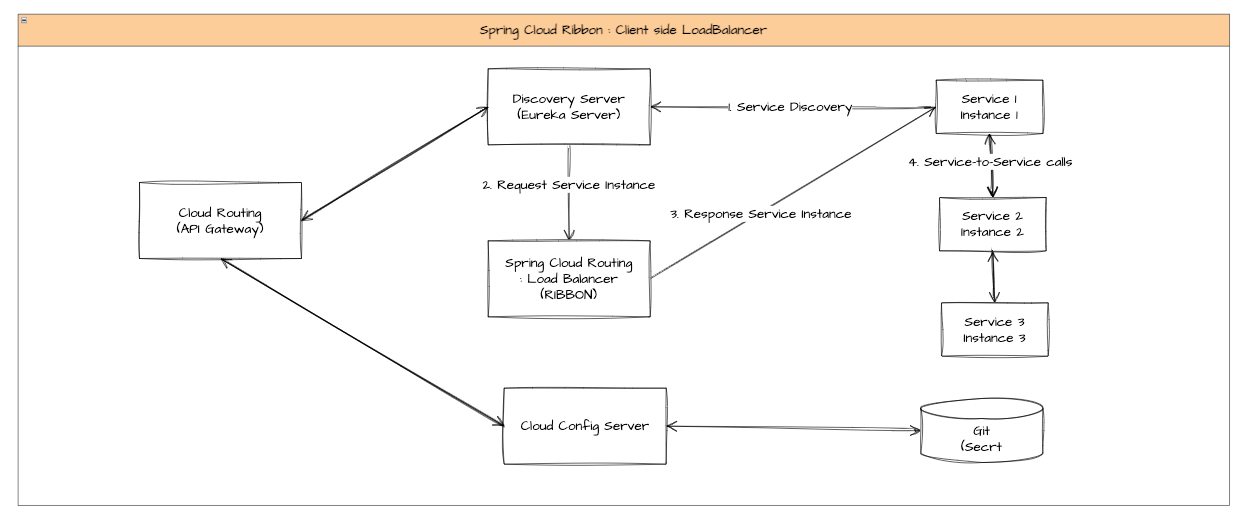

3. 서비스 간 호출(Service-to-Service calls) : Spring Cloud Discovery, Spring Cloud Routing 컴포넌트

---

💡 서비스 간 호출(Service-to-Service calls)?

- 분산 시스템에서 서비스와 서비스 간의 호출은 빈번하게 발생합니다. 이를 위해 API Gateway를 통하여서 서비스를 호출할 수도 있지만 내부망에서 SSL, 필터링 처리 등 불필요한 부하가 발생합니다.

- 이를 위해 중앙 저장소(Spring Cloud Config Server)에 사전에 등록된 서비스에 대해서 서비스 간의 데이터를 전달하고 내부적으로 HTTP를 사용하여 통신합니다.- 서비스 간의 호출을 위해 RestTemplate, Feign, WebClient 기술을 사용하여 구성합니다.





4. 라우팅(Routing) : Spring Cloud Routing

---

💡 라우팅(Routing) 이란?

- 특정 네트워크 내부에서 목적지를 찾아가는 과정을 의미합니다.

- 대표적으로 Spring Cloud Routing에서는 Cloud Load Balancer와 Gateway, OpenFeign가 있습니다.


💡 API 게이트웨이(API Gateway)란?

- ‘클라이언트에서 API로 보내는 요청’을 각각의 서비스에 맞게 라우팅 해주는 역할을 수행합니다.

- API Gateway를 사용함으로써 외부에 노출되는 포인트를 하나로 만들어서 관리가 편리해지며 인증 혹은 SSL 처리를 담당하여서 게이트웨이 내부 모듈을 더 간단하게 만들도록 도와줍니다.



💡 Not Using API Gateway 패턴

https://www.msaschool.io/operation/architecture/architecture-one/





💡 API Gateway 패턴

https://www.msaschool.io/operation/architecture/architecture-one/





💡 API Gateway + BFF 패턴

https://www.msaschool.io/operation/architecture/architecture-one/

[더 알아보기]

💡DFF(Backend For Frontend) 패턴 이란?

- 클라이언트 측에서 사용하는 모바일 앱 또는 웹 애플리케이션과 같은 프론트엔드에서 백엔드 서비스에 직접 접근하는 것보다 API Gateway와 같은 ‘중간 레이어’를 통해 백엔드 서비스를 호출하는 것을 의미합니다.

- 이를 사용하면 클라이언트 유형에 대해 별도의 API를 노출하므로 클라이언트 유형에 따라 서로 다른 백엔드 서비스를 호출할 수 있습니다. 이에 따라 클라이언트의 요구 사항에 맞게 서비스를 제공할 수 있습니다.





4.1. Zuul을 이용하기 : API Gateway

💡 Spring Cloud Zuul 이란?

- Netflix에서 개발한 오픈소스 프로젝트로 클라이언트와 마이크로서비스 간의 인증, 라우팅, 부하 분산 등의 기능을 제공합니다.

- 서비스 디스커버리와 연계하여 동작하며 Eureka, Consul, Zookeeper 등의 서비스 디스커버리 서버를 지원합니다. 또한 다양한 필터들을 제공하여 Request/Response에 대한 로그 및 성능 측정, 인증/인가, 헤더 조작 등의 작업을 수행할 수 있습니다.- 이를 통해 클라이언트 요청을 안전하게 처리하고, 로드밸런싱 및 트래픽 라우팅 등의 기능을 수행할 수 있습니다.



💡 API Gateway: Zuul을 이용한 아키텍처

1. 클라이언트(사용자)는 API Gateway(Zuul)로 API 요청을 합니다.

2. API Gateway는 Discovery Server(Eureka Server)로 백엔드 서비스에 대한 위치에 대한 Query(조회)를 수행하여 값을 받습니다.

3. 전달받은 위치에 따라서 서버로 요청합니다.

4. API Gateway에서는 서버에서 응답받아옵니다

5. 결과값을 Client로 반환해 줍니다.







💡 [참고] Reference Document

Exploring the New Spring Cloud Gateway | Baeldung

Spring Cloud Gateway Routing Predicate Factories | Baeldung

Processing the Response Body in Spring Cloud Gateway | Baeldung

URL Rewriting With Spring Cloud Gateway | Baeldung

Spring Cloud Gateway WebFilter Factories | Baeldung

Rate Limiting in Spring Cloud Netflix Zuul | Baeldung




5. 로드 밸런싱(Load balancing): Spring Cloud Routing

---

💡로드 밸런싱(Load Balancing)

- 분산 시스템에서 ‘서비스를 관리’ 하기 위한 프레임워크이며 여러 대의 서버가 있는 환경에서 ‘트래픽을 분산’시키는 기술을 의미합니다.

- 이를 통해 일부 서버가 과부하가 걸리는 것을 방지하고, 전체 시스템의 안정성과 성능을 향상할 수 있습니다.
- 서버의 부하를 분산시켜 안정적인 서비스를 제공하기 위한 기술입니다.

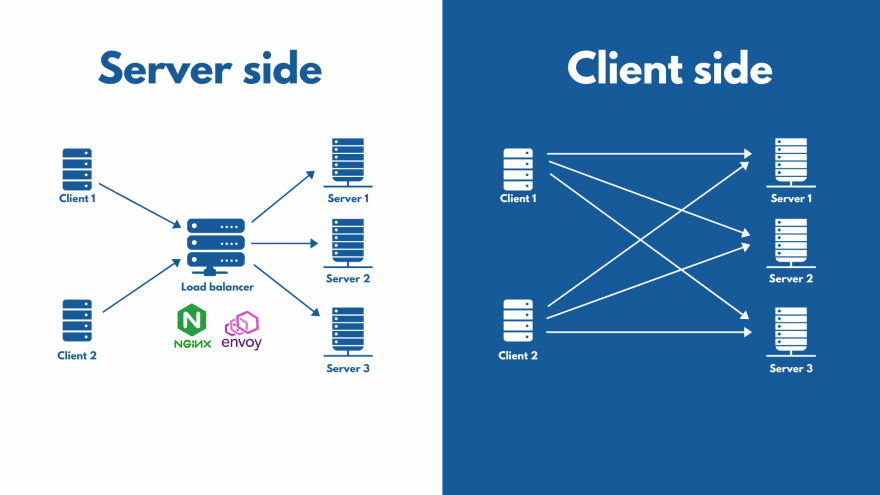

5.1. 클라이언트 사이드 로드밸런싱(= 내부 로드밸런싱) vs 서버 사이드 로드밸런싱(= 외부 로드밸런싱)

💡 서버 사이드 로드밸런싱 (=외부 로드 밸런싱)

- 로드 밸런싱을 서버 측에서 수행하는 것을 의미하며 로드밸런서가 ‘클라이언트’의 요청을 균등하게 분산하여 처리하는 작업을 의미합니다.
- 클라이언트 측의 부하를 줄일 수 있습니다.


💡 클라이언트 사이드 로드밸런싱 (=내부 로드 밸런싱)

- 로드 밸런싱을 클라이언트 측에서 수행하는 것을 의미하며 로드밸런서가 여러 대의 ‘서버’가 들어오는 요청을 균등하게 분산하여 처리하는 작업을 의미합니다.
- 서버 측의 부하를 줄일 수 있습니다.

https://devpress.csdn.net/cicd/62ec2e2b19c509286f4166ca.html



5.2. Ribbon을 이용하기 : Client side LoadBalancer

💡Spring Cloud Ribbon이란?

- Netflix에서 개발한 오픈소스 프로젝트로 클라이언트 측 ‘적재 분산 기술’을 제공하는 라이브러리입니다.

- 주요한 기능으로는 로드밸런싱, 장애 조치, 지연 시간 및 재시도와 같은 기능을 제공합니다.

- Ribbon은 Eureka와 같은 서비스 디스커버리 클라이언트와 함께 사용할 수 있으며, 클라이언트 측 부하 분산을 수행합니다. 이는 클라이언트 측 로드밸런싱을 통해 서버의 작업 부하를 분산시키므로 서버 측에 대한 부하 분산을 위해 로드밸런서를 구성하거나 관리할 필요가 없습니다.



💡 Client Side LoadBalancer: Ribbon을 이용한 아키텍처

1. 서버를 기준으로 Discovery Server로 서비스 간의 호출을 위한 서비스 인스턴스를 요청합니다. : Service Discovery

2. Discovery Server는 Load Balancer(Ribbion)로 서비스 인스턴스를 요청합니다. : Request Service Instance

3. Load Balancer(Ribbion)는 서비스 인스턴스를 확인하여 서비스로 응답을 해줍니다. : Response Service Instance

4. 서비스에서는 응답받은 인스턴스를 통해서 다른 서비스와 서로 호출합니다. : Service-to-Service calls



💡[참고] Reference Document

Introduction to Spring Cloud Load Balancer | Baeldung
Retrying Failed Requests with Spring Cloud Netflix Ribbon | Baeldung
Introduction to Spring Cloud with Netflix Ribbon | Baeldung
Spring Tips: Spring Cloud Loadbalancer






6. 서킷 브레이커(Circuit Breakers) : Spring Cloud Circuit Breaker

---

💡 서킷 브레이커(Circuit Breakers) 란?

- 분산 시스템에서 장애 발생 시 ‘전체 시스템의 장애를 방지’ 하기 위해 사용되는 기술을 의미합니다. 참고로 서킷 브레이커는 일종의 전기 회로의 개념과 비슷합니다.

- 주요한 기능으로는 장애 회복 기능, 서킷 브레이커 패턴 구현, 요청 실패 처리, 장애 상황 모니터링 및 알림 기능을 제공합니다.

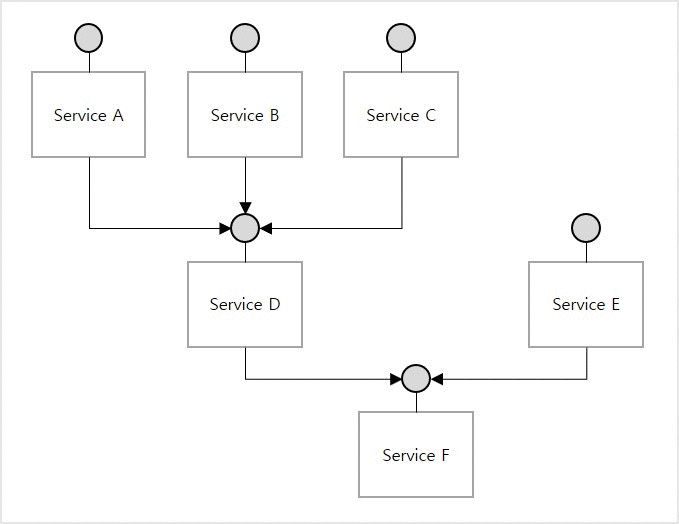

💡 서킷 브레이커의 동작

- 분산 시스템에서는 다양한 서비스들이 서로 연동되어 동작합니다. 그렇기에 하나의 서비스의 장애가 다른 서비스까지 전파될 가능성이 있고 모든 서비스가 동작하지 않는다면 전체 시스템이 마비될 수 있는 상황이 될 수 있습니다. 이를 방지하기 위해 장애가 발생한 서비스에 대한 요청을 빠르게 차단하며 이후 복구되기 전까지 다른 서비스에 영향을 주지 않습니다.

https://junhyunny.github.io/spring-boot/spring-cloud/msa/design-pattern/msa-circuit-breaker-pattern/

6.1. 서킷 브레이커 패턴

💡 서킷 브레이커 패턴이란?

- 다른 서비스에 대한 호출에 대해 모니터링하며 ‘요청 실패율’이 일정 임계치를 넘어가면 장애가 발생한 서비스로의 요청을 차단하여 Fail Fast 하는 방법을 의미합니다.



💡 서킷 브레이커 속성

속성	설명
fail fast	- 호출한 서비스가 응답하지 않으면 해당 호출을 빠르게 실패시킵니다. - 장애 서비스에 대한 요청이 너무 많아져서 전체 시스템이 더 이상 사용 불가능해지는 상황을 방지 할 수 있습니다.
fallback	- 호출한 서비스가 실패하면 미리 정의된 대체 메서드를 호출합니다. - 동일하게 장애 서비스에 대한 요청이 너무 많아져서 전체 시스템이 더 이상 사용 불가능해지는 상황을 방지 할 수 있습니다.



💡 서킷 브레이커의 3가지 상태

분류	Closed	Open	Half-Open
상태	서킷 브레이커가 동작하지 않는 상태	서킷 브레이커가 동작 중인 상태	서킷 브레이커가 부분적으로 열린 상태
동작	모든 요청이 성공하거나 실패할 때마다 서킷 브레이커는 요청 수를 세고 일정 실패 비율 이상일 때 발동한다.	서킷 브레이커는 일정 시간 동안 요청을 차단하고, 실패한 요청은 즉시 반환된다. 이후 일정 시간이 지나면 Half-Open 상태로 전환된다.	서킷 브레이커는 일부 요청을 처리하면서 성공한 요청만큼 상태를 복구한다. 이후 모든 요청은 Closed 상태로 전환된다.
요청	Open 상태가 되고 일정 시간이 지난 상황	외부(Callee)로의 요청을 차단하고 바로 에러를 받음	외부(Callee)로의 요청을 차단하고 바로 에러를 받음
상태 전이	외부(Callee)로의 요청을 차단하고 바로 에러를 받음	특정 시간이 지나면 Half Open 상태가 됨	일부 허용된 요청들이 성공한 경우 Closed 상태로, 실패인 경우 Open 상태로 변경



💡 서킷 브레이커 패턴의 흐름
1. 정상적인 상태에서는 외부 서버는 정상 실행 중이고 서킷이 닫혀있는 상태로 정상적으로 서비스 간의 데이터 전달이 되는 상태입니다. : 정상 동작

2. 외부 서버에서 장애가 발생합니다 : 장애 발생

3. 외부 서버의 장애로 요청이 실패하고 서킷 브레이커의 상태가 Open 상태가 됩니다. : 상태 Open 전환

4. Open 상태에서는 요청이 전달되지 않고 서킷 브레이커에 의해 차단되며 빠르게 에러 또는 실패 응답을 반환합니다

5. 외부 서버의 장애가 정상적으로 복구됩니다 : 정상 복구

6. Open 상태에서 일정 시간이 지나고 Half Open 상태로 변경이 됩니다 : 상태 Open → Half Open 전환

7. 일부 요청들이 외부 서버로 전달되고 응답에 성공합니다 : 상태 Closed 상태

8. 모든 요청이 정상적으로 전달됩니다. : 상태 Open 전환





6.2. 서킷 브레이커 흐름

💡 [서킷 브레이커 흐름 : Client → API 호출 ]

1. 클라이언트에서 API를 요청합니다.

2. 최초 서비스 A에 호출이 됩니다

3. 서비스 A에서는 서비스 B로 요청을 합니다 : Service-to-Service calls

4. 서비스 B에서는 정상처리가 완료되어 서비스 A로 응답 값을 반환합니다

5. 서비스 B에서는 서비스 C로 요청합니다.

6. 서비스 호출 중 에러가 발생하였습니다

7. 응답으로 Fallback을 전달합니다

8. 외부 서버가 정상화되면 정상적인 응답 값을 반환합니다.





6.3. 주요 라이브러리 : Hystrix

💡 Hystrix란?

- Netflix에서 개발한 오픈소스 프로젝트로 서킷 브레이커 라이브러리로 Spring Cloud에서 서킷 브레이커를 구현하는 데 사용됩니다.
-간단한 설정으로 서킷 브레이커를 구현할 수 있으며, 동작 모니터링 기능도 제공합니다.





6.4. 주요 라이브러리 Resilience4J

💡 Resilience4J 란?

- 자바 기반의 오픈 소스 라이브러리로 분산 시스템에서의 장애에 대응하는 데 도움을 주는 라이브러리입니다.

- Resilience4J는 넷플릭스의 Hystrix와 유사한 성능을 제공하지만, 더 유연하고 가볍습니다.
- 주요한 Circuit Breaker, Rate Limiter, Retry, Bulkhead, Cache 기능을 제공합니다.



기능	설명
Circuit Breaker	서비스 호출 실패 시 일시적으로 서비스 호출을 차단하는 기능
Rate Limiter	서비스 호출 빈도를 제한하는 기능
Retry	서비스 호출 실패 시 지정된 횟수만큼 재시도하는 기능
Bulkhead	서비스 호출 시 동시에 처리되는 요청의 개수를 제한하는 기능
Cache	서비스 호출 결과를 캐싱하여 재사용하는 기능



💡 [참고] Reference Document

Quick Guide to Spring Cloud Circuit Breaker | Baeldung

A Guide to Spring Cloud Netflix - Hystrix | Baeldung







7. 글로벌 락 (Global locks) & 지도자 선출, 클러스터 상태 (Leadership election and cluster state) : Spring Cloud Config

---

💡 글로벌 락 (Global locks) & 지도자 선출, 클러스터 상태 (Leadership election and cluster state)는 분산 시스템의 일관성, 가용성 및 분할 허용성을 보장하는 데 중요한 기능입니다.



💡 글로벌 락(Global Locks) 이란?

- 분산 시스템에서 ‘여러 서버에서 동시에 접근’할 수 있는 데이터에 대한 ‘접근을 제한’ 하기 위한 메커니즘입니다.
- 예를 들어, 동시에 여러 클라이언트가 동일한 데이터를 요청하면, Global Locks는 이를 순차적으로 처리하도록 강제합니다.
- 이를 통해 데이터의 일관성을 유지할 수 있습니다.


💡 지도자 선출(Leadership Election) 이란?

- 분산 시스템에서 여러 서버 중에서 ‘하나의 서버가 리더 역할’을 맡아 해당 서비스를 제공하도록 하는 기능입니다
- 이를 통해 분산 시스템에서 데이터 일관성을 유지하고, 서버의 부하를 분산시킬 수 있습니다.


💡 클러스터 상태(cluster state)란?

- 분산 시스템에서 ‘서버들의 상태와 위치를 파악하고 이를 관리’하는 기능입니다.
- 이를 통해 서버의 추가, 삭제, 장애 대응 등을 보다 효과적으로 처리할 수 있습니다.

- 해당 기능들은 Spring Cloud Config의 ‘Spring Cloud Consul’을 통해서 기능을 구현할 수 있습니다.







7.1. Spring Cloud Consul

💡 Spring Cloud Consul 란?
- Spring Cloud에서 지원하는 서비스 디스커버리와 구성 관리 기능 및 기타 기능을 제공하는 서비스 메시입니다.

- Consul을 통해서 분산 시스템에서 서비스 검색, 설정 및 분배, Health Check 및 글로벌 Lock, 강력한 쿼리 기능과 키/값 저장소 등을 제공하여 분산 시스템에서 발생하는 여러 문제를 해결할 수 있습니다.

- Spring Cloud Consul 라이브러리를 사용하여 Spring 애플리케이션에서 Consul에 등록된 서비스를 가져와서 사용하고 Consul의 다양한 기능을 활용하여 분산 시스템 기능을 구현합니다.



관계	설명
서비스 디스커버리	서비스 인스턴스의 등록, 발견 및 감시를 수행합니다. Consul 서버와 통신하여 서비스 디스커버리를 구현합니다.
구성 관리	Key/Value 저장소에 저장됩니다. Consul 서버와 통신하여 구성 데이터를 가져오고 업데이트 합니다.
기타 기능	Consul 클러스터와의 상호 작용을 위한 API를 제공하며, Consul의 이벤트 시스템을 사용하여 이벤트를 수신하고 처리할 수 있습니다.

https://inacioklassmann.medium.com/old-fashion-way-of-microservices-architecture-594396a0a66e




[ 더 알아보기 ]

💡 서비스 메시(Service Mesh) 란?

- 분산 시스템에서 서비스 간 통신을 관리하는 패턴입니다. 이 패턴은 서비스 간 직접 통신 대신에 간접적인 통신을 통해 통신을 관리합니다.

- 이를 위해 메시 서비스가 서비스 간의 통신을 위한 라우팅, 부하 분산, 서비스 디스커버리 등을 제공합니다.- 서비스 메시를 적용하면 개발자는 서비스 간의 결합도를 낮출 수 있고, 확장성과 유연성을 높일 수 있습니다. 또한, 서비스 간 통신의 안정성과 가용성을 보장할 수 있습니다.





💡 [참고] Reference Document

A Quick Guide to Spring Cloud Consul | Baeldung

Leadership Election With Consul | Baeldung







8. 분산 메시징 (Distributed messaging) : Spring Cloud Messaging

---

💡 분산 메시징(Distributed messaging) 이란?

- ‘여러 서비스 간의 통신’을 위해 사용되는 시스템입니다. 이는 여러 서버에 걸쳐 있는 애플리케이션들이 서로 데이터나 메시지를 주고받을 수 있도록 해줍니다.

- 주요한 기능으로는 메시지 브로커와의 통합, 메시지 라우팅, 메시지 필터링, 메시지 변환 등의 기능이 있고 이를 처리하기 위해 Spring Cloud에서는 메시징 솔루션으로 Apache Kafka, RabbitMQ, Amazon Kinesis 등이 있습니다.



8.1 분산 메시징의 예시

---



💡 분산 메시징의 예시

- 배달 서비스를 개발할 때에 배달 서비스에서는 ‘주문이 완료된 상태’라고 가정을 합니다.
- 그렇다면 ‘고객’에게 주문 완료 메시지를 보내야 하고 ‘상점’에도 주문 완료 메시지를 보내야 하며, 또한 ‘서비스 메인 모듈’에도 메시지를 보내야 합니다.
- 이렇게 하나의 ‘주문이 완료된 상태’에 대해서 다양한 곳으로 메시지를 전송해야 하는 상태면 분산 메시징이 사용이 됩니다.





8.2. RabbitMQ를 통한 분산 메시징 과정

💡 [분산 메시징 과정]

1. 생산자(Producer)가 메시지를 발행합니다.

2. 생산자(Producer)는 생성한 메시지를 브로커의 Exchange로 메시지를 전달합니다.

- Exchange는 메시지를 받아 라우팅(Routing)을 수행합니다
- 라우팅 키(Routing Key)를 이용하여 메시지를 어떤 큐로 전달할지 결정합니다.
- 라우팅을 위해 Exchange Type을 제공합니다
- Exchange Type을 이용하여 메시지를 적절한 큐에 전달합니다.

3. Exchanges는 바인딩(Binding)을 통해서 큐(Queue)로 전달합니다.

4. 소비자(Consumer)는 자신이 바라보고 있는 큐를 구독(Subscribe)하다가 큐가 삽입이 되었을 때 메시지를 수신하여 처리합니다.



용어	분류
메시지	송신자와 수신자간에 전송이 되는 데이터 덩어리를 의미합니다.
메시지 브로커(Message Broker)	메시지를 생성하고 소비하는 클라이언트 간에 메시지를 전달하는 미들웨어입니다. ex) Apache Kafka, RabbitMQ, Amazon Kinesis
Exchange	메시지를 수신하고 처리할 대상을 결정하는 구성요소를 의미합니다. 주로 메시지를 수신하고 특정 큐로 보내는 역할을 수행합니다.
생산자(Producer)	메시지를 생성하고 메시지 브로커에 ‘전송’하는 구성요소를 의미합니다.
소비자(Consumer)	메시지 브로커에서 메시지를 가져와서 ‘수신’하고 ‘처리’를 하는 주체를 의미합니다.
바인딩(Binding)	클라이언트 애플리케이션과 메시징 시스템 간의 연결을 하는 과정을 의미합니다.
메시지 큐(Message Queue)	메시징 시스템에 저장된 메시지를 의미하며 송신자가 메시지를 전송하면 이를 수신자가 처리할때까지 대기시킵니다





8.2. 분산 메시징의 주요한 기능

기능	설명
메시지 브로커와의 통합	메시지 브로커와의 연결 설정 및 통신 기능을 제공합니다
메시지 라우팅	메시지의 수신 및 전달 경로 설정 기능을 제공합니다
메시지 필터링	특정 메시지를 수신하거나 무시하는 필터링 기능을 제공합니다
메시지 변환	메시지의 형식 변환 기능을 제공합니다





8.3. 분산 메시징을 지원하는 라이브러리와 프레임워크

라이브러리/ 프레임워크	설명
Spring Cloud Stream	메시지를 생성하고 전송하고 수신하는데 사용할 수 있는 프레임워크입니다.
Spring Cloud Bus	분산 시스템에서 구성 요소들 간의 메시지 전송을 지원하는 라이브러리 입니다.
Spring Cloud Stream Binder	- Spring Cloud Stream에서 다양한 메시징 미들웨어를 연결하는 데 사용할 수 있는 라이브러리입니다. - Kafka를 사용하는 경우 Spring Cloud Stream Kafka Binder를 사용하여 애플리케이션과 Kafka를 연결할 수 있습니다.





💡 [참고] Reference Document

Spring Cloud Stream

https://github.com/spring-cloud/spring-cloud-stream




오늘도 감사합니다. 😀
