[Kotlin] 앱 아키텍처 패턴(MVC, MVP, MVVM) 이해하기

해당 페이지에서는 아키텍처 패턴과 디자인 패턴에 대해 이해하고 Kotlin에서 사용되는 아키텍처 패턴에 대해 이해를 위한 목적으로 작성한 글입니다.





1) 아키텍처 패턴 / 디자인 패턴이란?

---

💡 아키텍처 패턴(Architecture Pattern)이란?

- 소프트웨어의 구조를 패턴화 한 것을 의미합니다.
- 주어진 문맥 안에서 소프트웨어 아키텍처의 공통적인 발생 문제에 대한 재사용 가능한 해결책을 의미합니다.
- 아키텍처 패턴은 소프트웨어 디자인 패턴과 비슷하지만 더 넓은 범위에 속합니다.

ex) MVC Pattern, MVP Pattern, MVVM Pattern,...



[출처] 위키백과 - 아키텍처 패턴

아키텍처 패턴 - 위키백과, 우리 모두의 백과사전



💡  디자인 패턴(Design Pattern)이란?

- 객체 지향 프로그래밍을 설계할 때 자주 발생하는 문제에 대해서 피하기 위해 사용되는 패턴을 의미합니다.
- 디자인 패턴은 건축으로 치면 공법에 해당하는 것으로 소프트웨어의 개발 방법을 공식화한 것입니다.
- 소수의 뛰어난 엔지니어가 해결한 문제를 다수의 엔지니어들이 처리할 수 있도록 한 규칙이면서 구현자들 간의 커뮤니케이션의 효율성을 높이는 기법입니다.

ex) 생성, 구조, 행위 패턴, …



[출처] 위키백과 - 디자인 패턴

디자인 패턴 - 위키백과, 우리 모두의 백과사전



💡  아키텍처 패턴 / 디자인 패턴의 차이

- 아키텍처 패턴은 소프트웨어 구조 자체를 패턴화 한 것이고 디자인 패턴은 소프트웨어 구조 내에서 특정 문제를 피하기 위해 사용되는 패턴이므로 디자인 패턴 상위에 아키텍처 패턴이 존재합니다.



2) 아키텍처 패턴의 종류 이해하기

---

💡 앱에서는 아키텍처 패턴으로 MVC, MVP, MVVM 패턴이 있습니다. 이에 대해서 각각의 아키텍처 패턴에 대한 이해가 필요합니다.

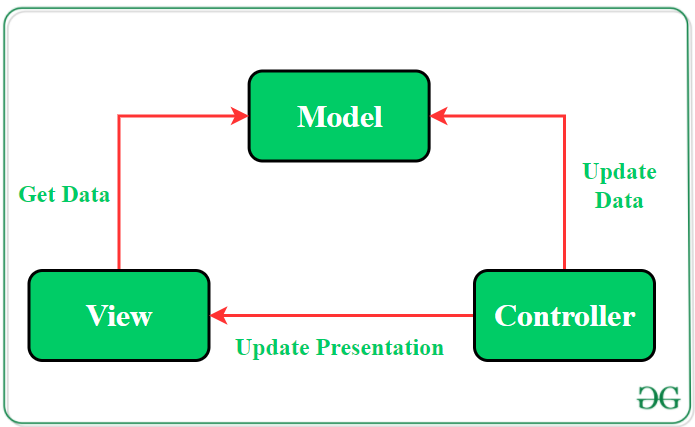

1. MVC(Model-View-Controller) 패턴

---

💡  MVC 패턴이란?

- MVC는 Model-View-Controller로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다.
- 사용자가 처음 페이지를 출력하는 경우 Controller로 요청이 발생하고 Model에서 데이터를 가져와서 그 정보를 바탕으로 시각적 표현인 View를 그려주는 아키텍처 패턴을 의미합니다.



출처: https://www.geeksforgeeks.org/mvc-model-view-controller-architecture-pattern-in-android-with-example/?ref=lbp



💡 MVC 아키텍처 패턴의 계층

계층	설명
Model	애플리케이션에서 데이터를 저장하고 처리하는 계층을 의미합니다.
View	애플리케이션에서 사용자가 직접 보는 화면(UI)을 담당하는 계층을 의미합니다.
Controller	뷰와 모델간의 관계를 설정하는 계층이며 해당 부분에서 애플리케이션의 로직을 담당하는 계층을 의미합니다. (View에서 UI를 갱신하고 Model에서는 데이터를 업데이트 하는 구조입니다.)



💡  MVC 아키텍처 패턴의 흐름 - 전체 흐름
- 사용자의 Action → Controller → Model → Controller → View → Controller → View → 사용자 화면



💡   MVC 아키텍처 패턴의 흐름 - 상세 흐름

1. 사용자의 Action을 Controller에서 받습니다. (사용자 Action → Controller)
2. Controller에서는 이를 확인하고 Model을 업데이트 수행합니다.(Controller → Model)
3. 수정된 값을 Controller로 반환합니다.(Controller ← Model)
4. Controller에서는 View의 수정합니다.(View ← Controller)
5. 사용자에게 변경된 화면을 반환합니다.(사용자 Action ← View)

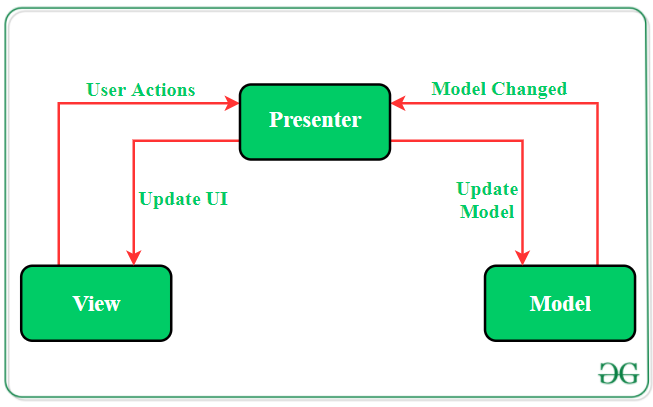

2. MVP(Model-View-Presenter) 패턴

---

💡 MVP 패턴이란?

- MVP는 Model-View-Presenter로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다
- UI(View)와 모델(Model)을 분리하고 서로 간에 상호작용을 'Presenter'에서 그 역할을 해줌으로써 서로 간의 의존성을 최소화하는 특징이 있는 아키텍처 패턴이다.





💡 MVP 아키텍처 패턴의 계층



계층	설명
Model	애플리케이션에서 데이터를 저장하고 처리하는 계층을 의미합니다.
View	애플리케이션에서 사용자가 직접 보는 화면(UI)을 담당하는 계층을 의미합니다.
Presenter	- 해당 계층에서는 뷰와 모델을 완전히 분리하고 서로간의 의존성을 없앴습니다. (View - Presenter / Model - Presenter 구조 - 인터페이스로 구성되어 있습니다.) - Presenter는 Model을 참조하고 있다가 Update가 발생시 View를 업데이트를 합니다. 또한 Presenter는 이벤트 발생시 View를 참조해서 Model의 데이터를 업데이트를 합니다.



💡 MVP 아키텍처 패턴의 흐름

- 전체 Flow - 사용자의 Action → View → Presenter → Model → Presenter → View → 사용자



💡 MVP 아키텍처 패턴의 흐름 - 상세 흐름

1. 사용자의 Action을 View에서 받습니다. (사용자 Action → View)
2. View에서는 Presenter로 요청을 합니다. (View → Presenter)
3. Presenter에서는 Model로 데이터를 요청합니다(Presenter → Model)
4. Model은 Presenter로 데이터를 전달합니다.(Model → Presenter)
5. Presenter는 View에게 데이터를 전달합니다.(Presenter → View)
6. View에서 사용자로 화면을 보여줍니다.(View → 사용자)





3. MVVM(Model-ViewModel-Model) 패턴

---

💡 MVVM 패턴이란?

- MVVM은 Model-ViewModel-Model로 애플리케이션을 세 가지의 계층으로 구분한 방법론을 의미합니다.

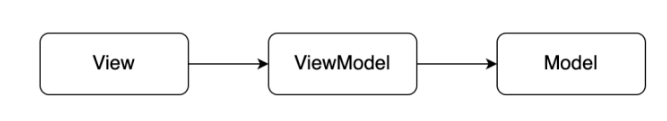

- View는 ViewModel을 알고 있지만, ViewModel은 View를 알지 못합니다.
- 해당 모델에서는 ViewModel은 Model을 알고 있지만, Model은 ViewModel을 알지 못합니다.







💡 MVVM 아키텍처 패턴의 계층





계층	설명
Model	애플리케이션에서 데이터를 저장하고 처리하는 계층을 의미합니다.
ViewModel	애플리케이션에서 View와 Model 사이에 존재하며 서로간의 중재를 하는 역할을 수행합니다. View - ViewModel : 사용자와의 뷰의 상호작용(클릭, 키보드 등작 등)을 수신하여 이에 대한 처리를 View와 ViewModel을 연결하고 있는 데이터 바인딩을 통해 서로간을 연결합니다. Model - ViewModel: 사용자의 데이터의 변경이 발생하는 경우 데이터를 가져오거나 갱신 한 뒤 View에게 전달하여 사용자에게 전달하는 역할을 수행합니다.
View	애플리케이션에서 사용자가 직접 보는 화면(UI)을 담당하는 계층을 의미합니다.
+Data Binding	Android에서는 View에 해당하는 xml파일과 데이터를 연결하여서 하나로 묶는 작업을 의미합니다. 이를 통해서 데이터를 UI 요소에 연결하여 필요한 코드를 최소화 하는 장점이 있습니다

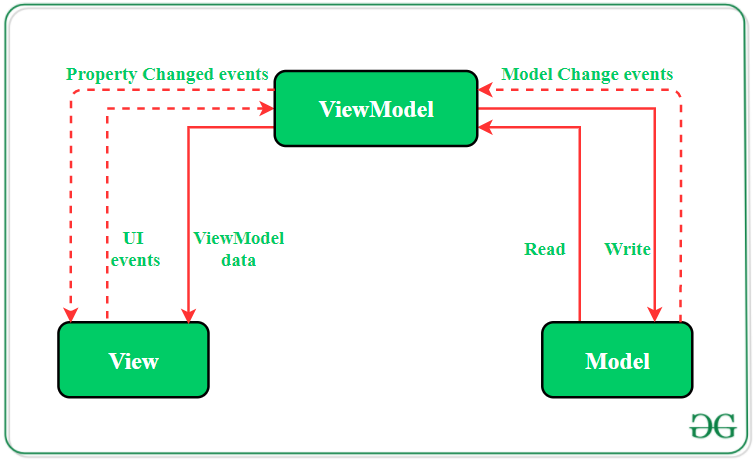

💡 MVVM 아키텍처 패턴의 흐름

- 전체 흐름 - 사용자 Action → View → ViewModel → Model → ViewModel → View → 사용자



💡 MVVM 아키텍처 패턴의 흐름 - 상세 흐름
1. 사용자가 입력한 값이 View를 통해 들어옵니다. (사용자 → View)
2. View에 입력값이 들어오면 ViewModel로 입력 값을 전달합니다. (View → ViewModel)
3. 전달받은 ViewModel은 Model에게 데이터 요청을 보냅니다. (ViewModel → Model)
4. Model은 ViewModel에게 요청받은 데이터를 Response 합니다(ViewModel ← Model)
5. ViewModel은 그 값을 처리하여 내부에 저장합니다.
6. View는 ViewModel과의 ‘데이터 바인딩’을 통해 화면상에 표출합니다.(View ↔︎ ViewModel)



3) 최종 아키텍처 패턴 간의 비교

---



패턴	장점	단점
MVC 패턴	단순하고 직관적으로 구조를 파악하기가 가능합니다. 기능별로 코드를 분리하여 하나의 디렉토리에 코드를 모으는 것을 방지하여 가독성과 코드 재 사용성이 좋습니다.	핵심 비즈니스 로직이 컨트롤러에 집중되어 있어서 코드 유지 관리에 어려워집니다. View와 Model의 의존성으로 어플리케이션이 커질수록 복잡도가 높아집니다
MVP 패턴	애플리케이션의 모델, 뷰, 프리젠터 레이어가 분리되어 있어 코드 유지 및 테스트가 용이합니다.	View와 Presenter가 1:1 관계이기에 서로간의 의존성이 높아집니다.
MVVM 패턴	View와 Model 사이의 의존성이 없다 Command 패턴 혹은 데이터 바인딩을 사용하여 View와 ViewModel 사이의 의존성이 없다. 프로젝트 파일을 유지 관리하고 쉽게 변경 할 수 있다.	View와 Model을 설계하는데 쉽지 않다. 이 디자인 아키텍처 패턴은 소규모 프로젝트에는 적합하지 않습니다. 데이터 바인딩 로직이 너무 복잡하면 애플리케이션의 디버깅이 어려워 질 수 있음.



오늘도 감사합니다😀
